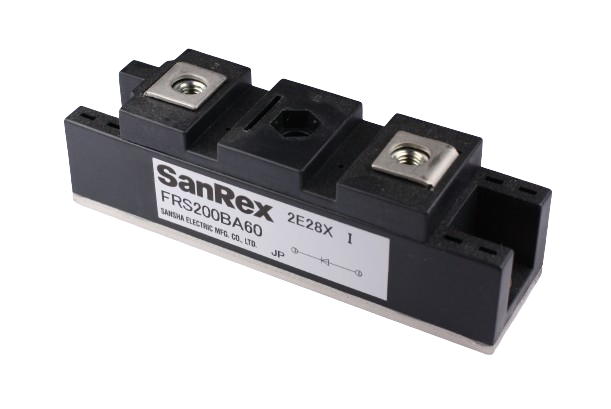

FRS200BA60

Titolo certificazioni

Mosfet & Diodi Fast Recovery Diode
Power Module Fast Recovery Diode 600V 200A

Documentazione

Tipo

Mosfet & Diodi Fast Recovery Diode
Marchio

Sanrex
Vrrm [V]

600V
Ifa[A]

200A
Tc [°C]

94°C
I2t

45000A2s
Ifsm

3300A
Vfm

1.3V
Scheda tecnica

FRS200BA50-60.pdf
Altri articoli correlati

COMPONENTI DI POTENZA

Sanrex

Mosfet & Diodi -> Fast Recovery Diode

I Diodi a Recupero Veloce (Fast Recovery Diode, FRD) sono progettati per applicazioni a commutazione rapida, come convertitori DC/DC, circuiti di correzione del fattore di potenza, controllo motore e altre applicazioni PWM ad alta frequenza. Questi diodi sono in grado di ripristinare rapidamente il loro stato di non conduzione, evitando perdite e picchi di tensione indesiderati durante il commutamento.

I diodi “veloci” e “ultraveloci” si distinguono per la capacità di interrompere rapidamente la conduzione inversa. Il termine “Soft Recovery” si applica a una categoria di diodi fast recovery che ripristinano lo stato di blocco in maniera graduale, riducendo i disturbi elettromagnetici (EMI) e aumentando l’affidabilità del circuito.

Codice	Vrrm [V]	Ifa[A]	Tc [°C]	I2t	Ifsm	Vfm
DKR200AB60 600V \| 200A \| 133°C \| 54000A2s \| 3600A \| 1,40V	600V	200A	133°C	54000A2s	3600A	1,40V	Power Module Fast Recovery Diode 600V 100A
DKR300AB60 600V \| 300A \| 124°C \| 54000A2s \| 3600A \| 1,40V	600V	300A	124°C	54000A2s	3600A	1,40V	Power Module Fast Recovery Diode 600V 150A
DKR400AB60 600V \| 200A \| 122°C \| 150000A2s \| 6000A \| 1,40V	600V	200A	122°C	150000A2s	6000A	1,40V	Power Module Fast Recovery Diode 600V 200A
FRS400CA120R 1200V \| 400A \| 78°C \| 66640A2s \| 4000A \| 1.8V	1200V	400A	78°C	66640A2s	4000A	1.8V	Power Module Fast Recovery Diode 1200V 400A
FRS400EA200 2000V \| 400A \| 79°C \| 104000A2s \| 5000A \| 2.2V	2000V	400A	79°C	104000A2s	5000A	2.2V	Power Module Fast Recovery Diode 2000V 400A
FRS150BA50 500V \| 150A \| 85°C \| 37500A2s \| 3000A \| 1.3V	500V	150A	85°C	37500A2s	3000A	1.3V	Power Module Fast Recovery Diode 500V 150A
FRS300BA50 500V \| 300A \| 85°C \| 66600A2s \| 4000A \| 1.3V	500V	300A	85°C	66600A2s	4000A	1.3V	Power Module Fast Recovery Diode 500V 300A
FRS300CA50 500V \| 300A \| 116°C \| 66600A2s \| 4000A \| 1.3V	500V	300A	116°C	66600A2s	4000A	1.3V	Power Module Fast Recovery Diode 500V 300A
FRS400BA60 600V \| 400A \| 94°C \| 66640A2s \| 4000A \| 1,40V	600V	400A	94°C	66640A2s	4000A	1,40V	Power Module Fast Recovery Diode 600V 400A
FRS200BA60 600V \| 200A \| 94°C \| 45000A2s \| 3300A \| 1.3V	600V	200A	94°C	45000A2s	3300A	1.3V	Power Module Fast Recovery Diode 600V 200A
DMG60UL20 200V \| 60A \| 105°C \| 3375A2s \| 900A \| 1.05V	200V	60A	105°C	3375A2s	900A	1.05V	Fast Recovery Diode 200V 60A Non Isolated Pk
DBA200YA40 400V \| 2X100A \| 89°C \| 5000A2s \| 1000/1100A \| 1,20V	400V	2X100A	89°C	5000A2s	1000/1100A	1,20V	Power Module Fast Soft Recovery Diode 400V 200A
FRD100CA120 1200V \| 100A \| 78°C \| 16600A2s \| 2000A \| 1.80V	1200V	100A	78°C	16600A2s	2000A	1.80V	Power Module Fast Recovery Diode 1200V 100A
DKR200BE60 600V \| 200A \| 120°C \| 54000A2s \| 3600/3200A \| 1.14V	600V	200A	120°C	54000A2s	3600/3200A	1.14V	Power Module Fast Recovery Diode 600V 100A
DBA200ZA20 200V \| 2X100A \| 98°C \| 5000A2s \| 1000/1100A \| 1.0V	200V	2X100A	98°C	5000A2s	1000/1100A	1.0V	POWER MODULE FAST RECOVERY DIODE 200V 2x100A
DKR400CA60 600V \| 400A \| 105°C \| 130000A2s \| 5100/5600A \| 1.6V	600V	400A	105°C	130000A2s	5100/5600A	1.6V	POWER MODULE 2 in 1 FAST RECOVERY 400A 600V NON ISOLATED TYPE
